Budowanie Teleskopu
-
jacek
09/05/2010
- Poradnik
- 10929 czytań
Poniżej galeria konstrukcji i kilka wyjaśnień do niej:
 | Przy budowie lunety wykorzystano gotowy obiektyw achromatyczny. Montowana jest na statywie fotograficznym z głowicą 3D. |

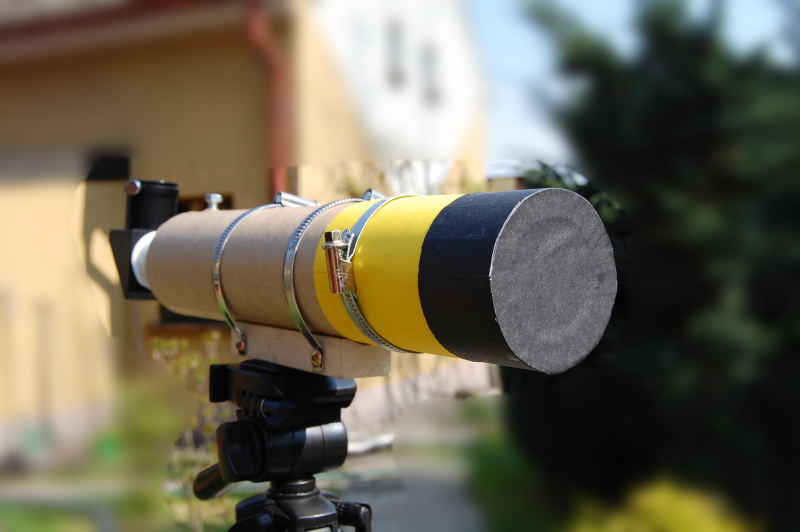

 | Przód lunety zasłaniany jest dekielkiem z czarnego kartonu |

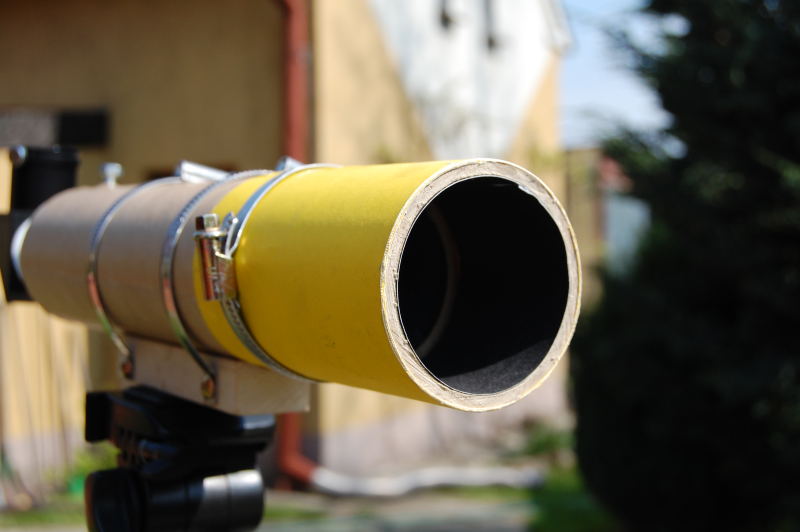

 | Wnętrze lunety jest wyczernione czarnym kartonem - papierem |

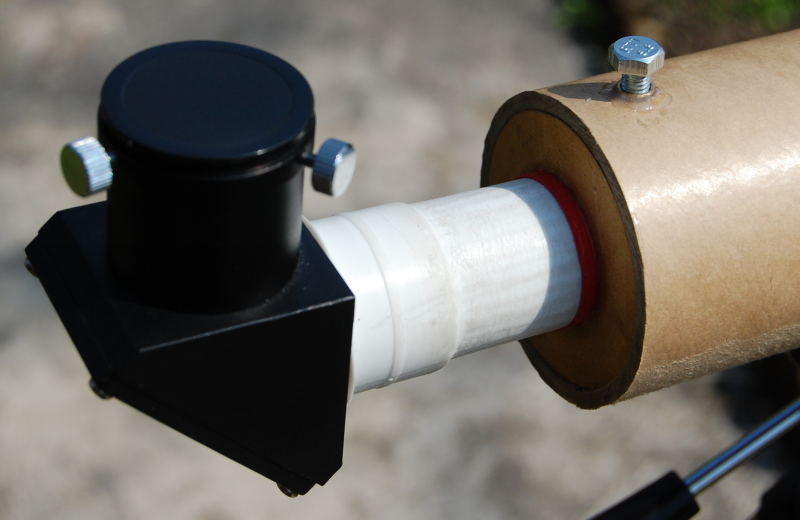

 | Prosty wyciąg zakończony jest nasadką kątową 90 stopni co poprawia warunki obserwacji. |

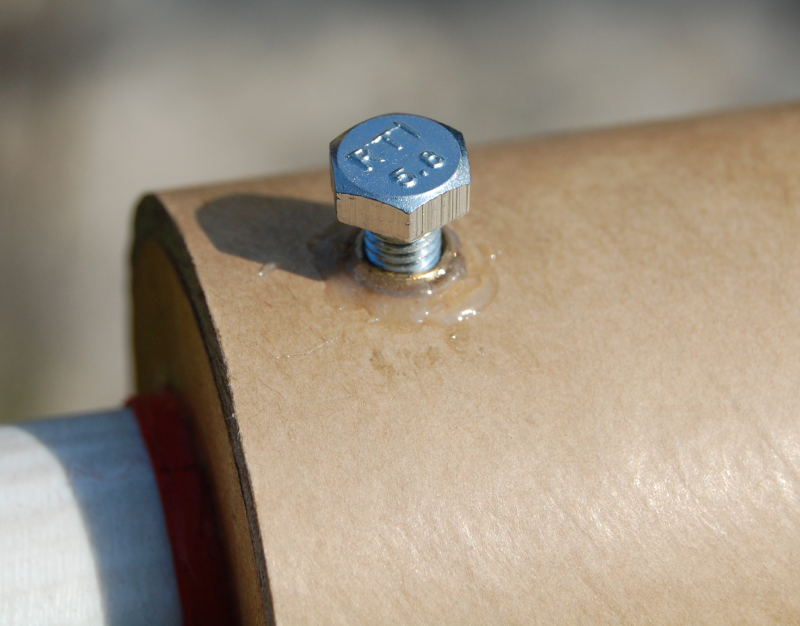

 | Wyciąg blokowany jest śrubą o ostrym zakończeniu - zakończenie tu niewidoczne. |
 | Obiektyw oprawiony jest w przedniej zdejmowanej osłonie, co pozwala na jego demontaż i czyszczenie. |
 | Długość wyciągu można oszacować doświadczalnie. Lub obliczyć w jednym ze znanych programów. |

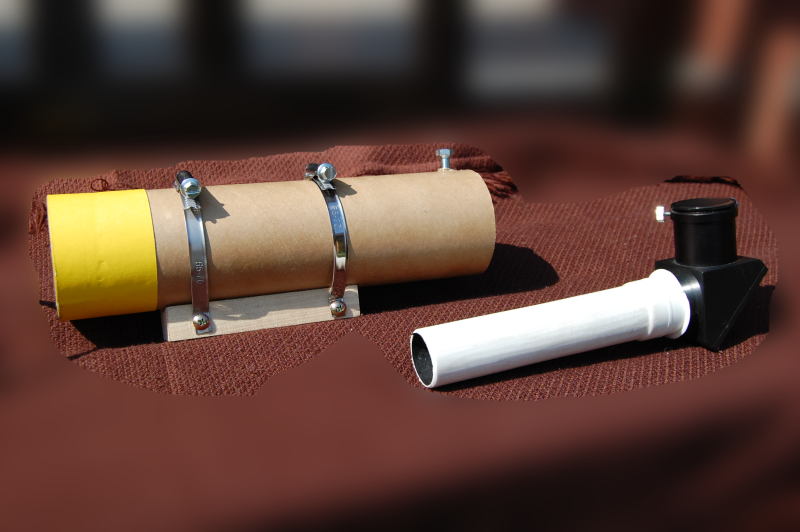

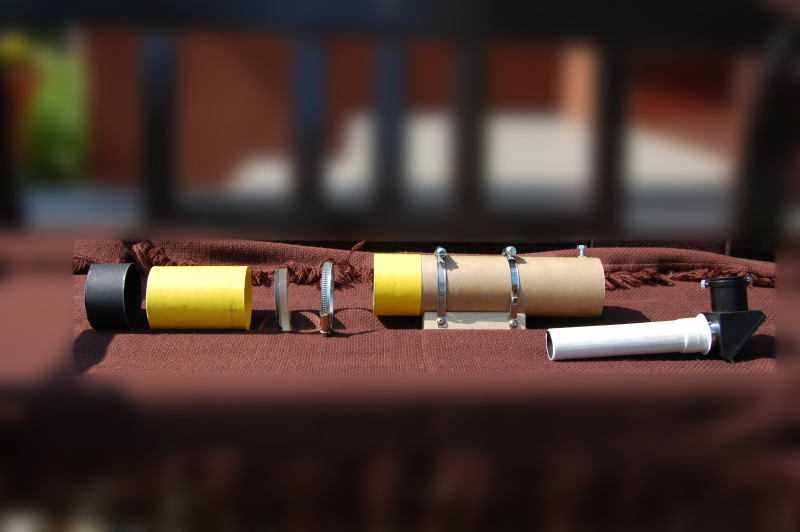

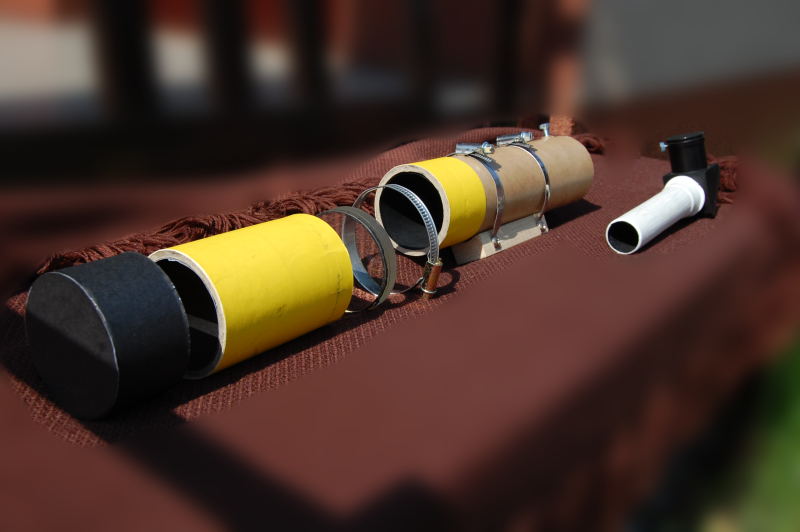

 | Kolejność części do montażu. |

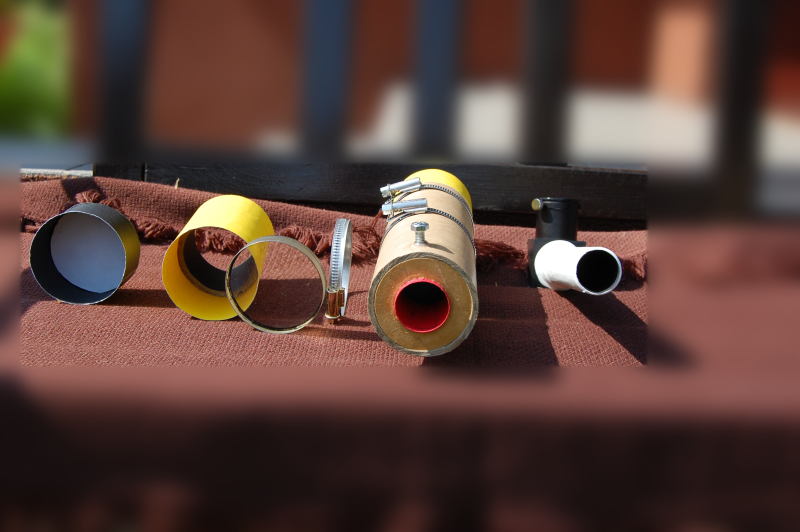

 | Kolejność części do montażu. |
 | Oprawę wyciągu wykonano z pierścienie z płyty pilśniowej, w której wywiercono otwór 32mm i wklejono tuleję z kartonu - prowadnica wyciągu. Całość wklejono w tubus lunety. |

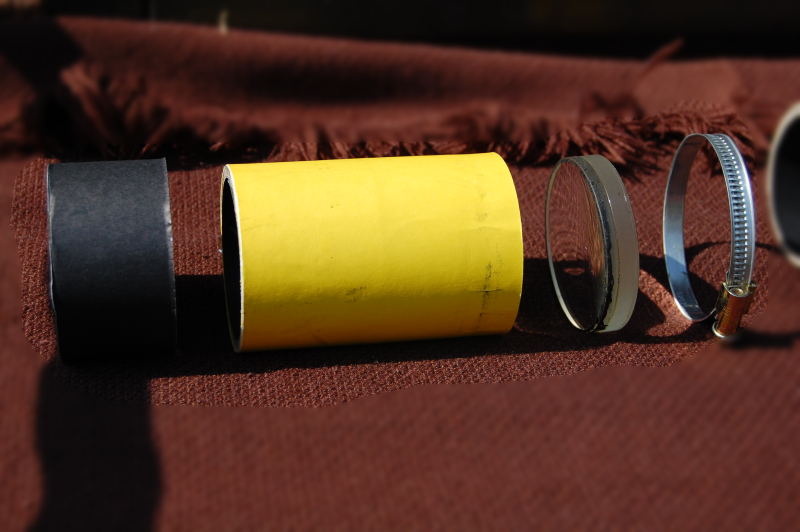

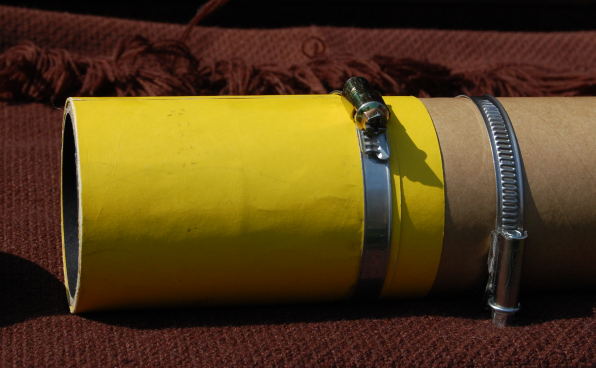

 | Obiektyw spoczywa na przedniej krawędzi tubusu i mocuje go przednia osłona. Całość zaciskana jest opaską, by nie przesuwała się. |
 | Obiektyw po zamocowaniu w tubusie. |
 | Dewiatal wykonano z listwy drewnianej w która wklejono redukcję. |

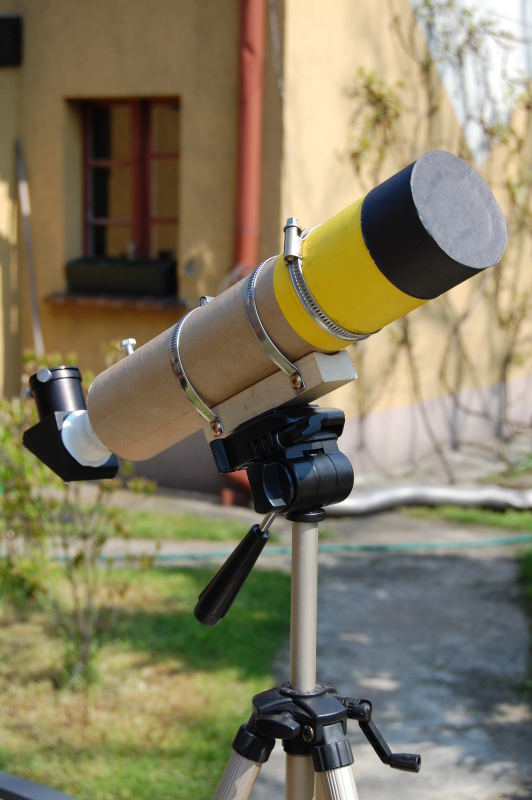

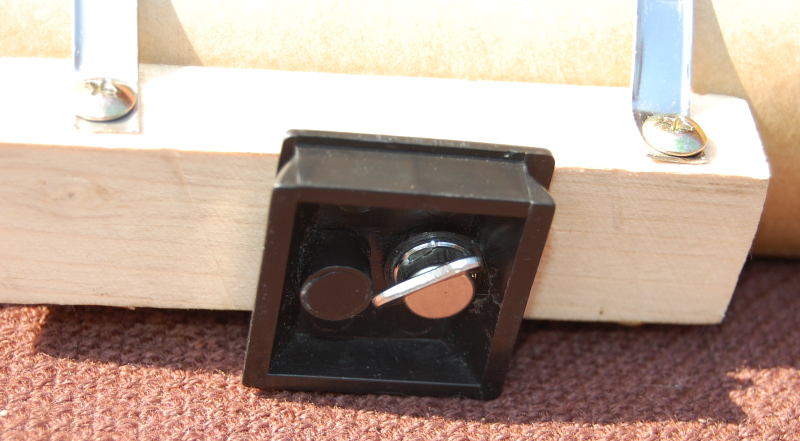

 | Do niego zamocowana jest stopka statywu, a ta w głowice statywu. |

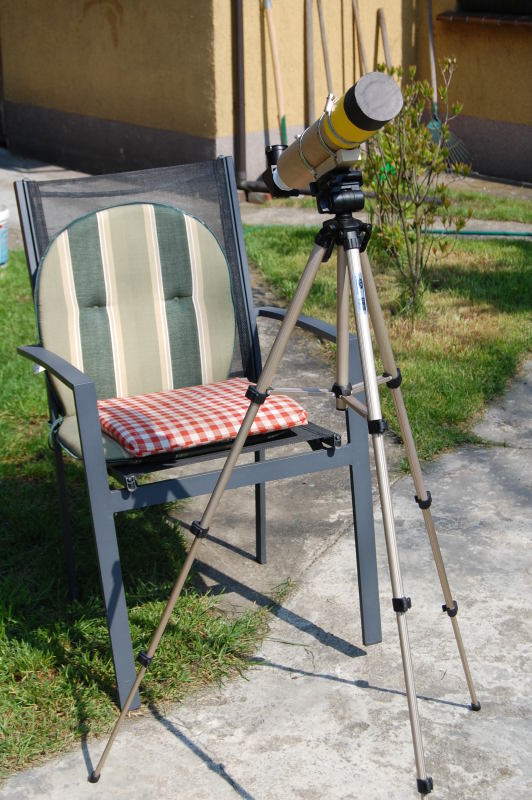

 | Całość na stytywie |
 | Miejsce obserwacji |
