Poniższe przemyślenia związane są z naszym pomysłem na Żagańskie Obserwatorium Astronomiczne. Jest to jedna z wielu inspiracji jaką chcemy się kierować w wyborze rozwiązania.

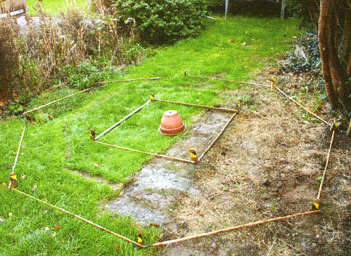

Na początek ważne jest wskazanie, wybranie, lokalizacji. samo przedsięwzięcie może przerażać swoją skalą, ale to jest tylko niewłaściwe nasze wyobrażenia o tym przedsięwzięciu. Poniższy przykład pokazuje jak można kompletnie zrealizować pomysł nie wykraczając poza jakieś minimalne koszty.
Przyjmujemy na początek, że nasza kopuła zostanie zakupiona. Oczywiście można ją wykonać samemu, ale to wszystko zależy od technicznych możliwości. To co pokażemy poniżej jest możliwe do zrealizowania przez każdego kto dysponuje lokalizacją. W przypadku Żagania dobra lokalizacją jest rejon Muzeum. Tam niebo potrafi być naprawdę piękne, a sam obiekt przyciągnie dodatkowo zainteresowanych do innych ciekawych wydarzeń historycznych. Nawiasem mówiąc Muzeum ma w swojej strukturze Izbę Keplera więc nie jest to pomysł wzięty całkiem z sufitu.
Poniższe obrazy niech powiedzą same za siebie. W zasadzie nic nie trzeba do nich dodawać. Celem tego obiektu jest utrzymanie teleskopu w gotowości do prowadzenia obserwacji, oraz ochrona przed warunkami atmosferycznymi. Ta konstrukcja zapewnia niezbędną wentylację konstrukcji, przez co nie dochodzi do tworzenia się licznych skroplin na kopule wewnątrz budynku. Niejeden budowniczy utopił wręcz swój teleskop w wodzie która skropliła się w wyniku kondensacji pary wodnej na ścianach kopuły. Kopuła zabezpieczy tez nas przez nieporządnym bocznym światłem w czasie obserwacji, ale nie rozwiąże problemu zanieczyszczonego światłem nieba.

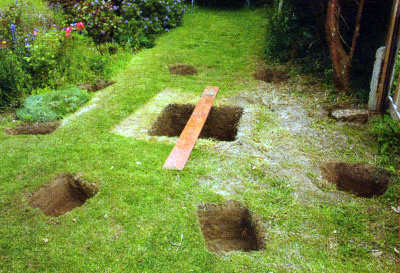

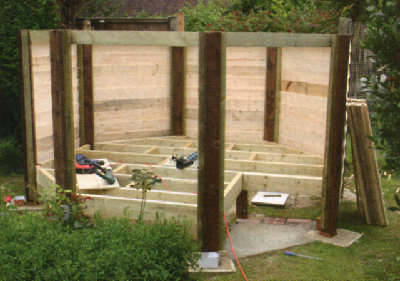

Wykonanie fundamentów polega jedynie na wykonaniu wykopów pod słupy nośne. To jest do wykonania ręcznego, bez inwestowania w pracę maszyny budowlanej - koparki.

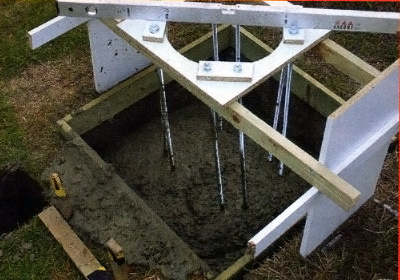

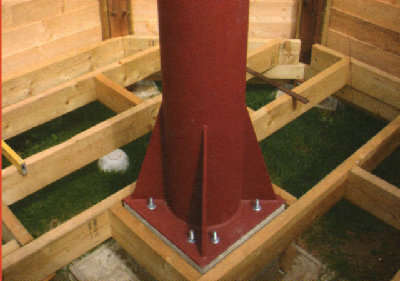

Centralnie posadowiony słup pozwoli na bezwibracyjne posadzenie teleskopu. konstrukcja podłogi jest już drugorzędna. Ważne by nie stykała się ze słupem pod teleskop.

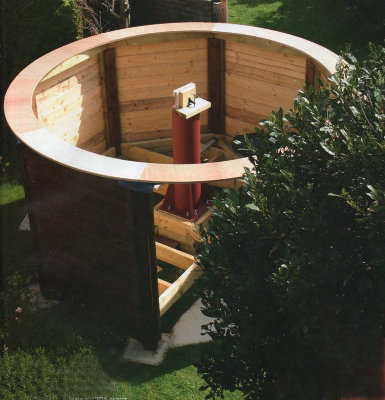

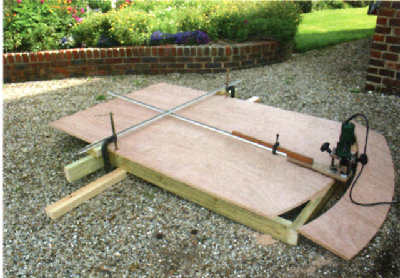

Konstrukcję ścian bocznych zwieńcza wieniec ze tu wykonany ze sklejki, ale to tylko kwestia pomysłowości. Na Nim zostanie posadowiony zasadniczy wieniec kopuły. W przypadku Kopuły Uniwersał jest to wieniec zębaty. To zapewnia zawsze skuteczny napęd kopuły niezależnie od zalodzenia czy zawilgocenia bieżni. Wykonanie wieńca zębatego nie jest jednak łatwe w warunkach amatorskich. W przypadku Kopuły Scope Dom napęd jest tarciowy, a kontrola położenia kopuły opiera się na kodach paskowych. Proste ale jak się okazuje czasami zawodne.

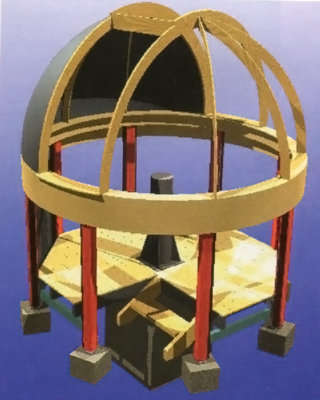

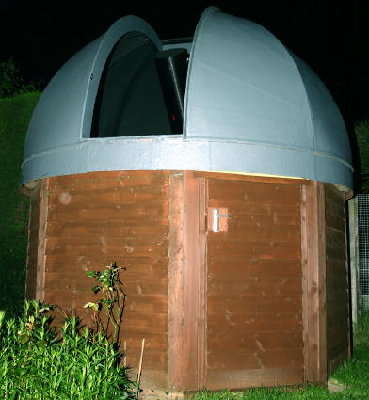

Tu całość konstrukcji z kopułą wykonaną samodzielnie.
Dokumentacja rysunkowa: Rysunek tech. w PDF
