Przez ręce przeszło mi już wiele książek dotyczących sieci i w wielu znalazłem masę błędów dotyczących zagadnień sieciowych. Jednym z nich jest zaprawianie kabli zgodnie ze standardami TIA/EIA 568B i A. Czasami to mnie aż złość bierze, że taką kichę sprzedają a człowiek ją kupił. Ale trudno trzeba to naprawić i tym artykulikiem to robię. Sprawa jest prosta bo w Wikipedii można wiele na ten temat znaleźć. Np. tutaj:
http://pl.wikipedia.org/wiki/RJ-45, ale mogę się pokusić o kilka zdań własnych.

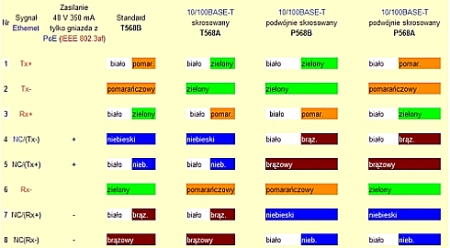

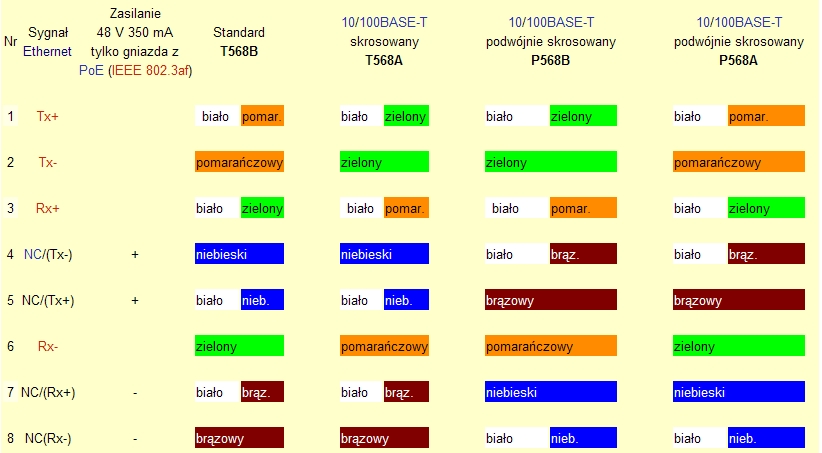

Poniżej prezentuję grafikę z układem kolorków kabelków wg standardów.
Jedna uwaga odnośnie zaprawiania kabli. Oczywiście nikt nas nie zmusi to spełniania kolorowych norm ale w całej sieci powinna obowiązywać – przynajmniej – jedna zasada (jeden standard). Powód jest jeden. Jak przyjdzie nam to kiedyś naprawiać to docenimy, że mamy zaprowadzony porządek.

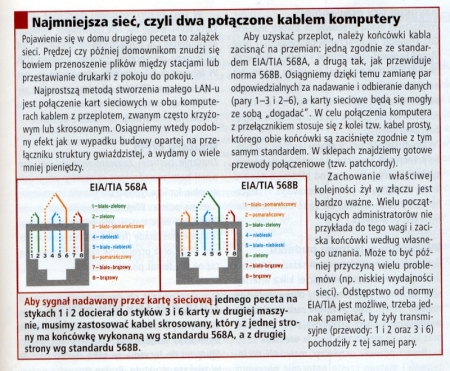

Jeszcze jeden obrazek o kabelkach z CHIP-a
Teraz pozostaje jeszcze pytanie jak taki kabel zaprawić?
Oczywiście trzeba mieć do tego zaciskarkę do kabli RJ45. Po usunięciu izolacji
(1,2 cm)
należy pary przewodów ułożyć w odpowiedniej kolejności. Para to np. biało-pomarańczowy
i pomarańczowy. Na odizolowanym odcinku
rozwijamy pary żeby druty były proste i odpowiedni układamy: para
pomarańczowa, niebieska, zielona, i brązowa. Następnie musimy zrobić przeplot –
zamieniamy miejscami przewód biało-niebieski z biało-zielonym. Dlaczego? Bo sygnał
idzie po przewodach nr 1,2,3 i 6 jest to standard z ISDN. Przeplot pozawala wysyłać
sygnał w określonych parach, dzięki czemu zmniejszane jest zakłócanie sygnału –
wykorzystanie właściwości skrętki.
Przed włożeniem należy się upewnić czy przewody leżą we
właściwej kolejności i równo obok siebie (wszystko trzeba robić bardzo
precyzyjnie). Po wyrównaniu końcówek przewodów wkładamy do wtyczki – do samego
końca i zaciskamy w narzędziu. Po zaprawieniu obu końców sprawdzamy na testerze
kabli. Jak nie zrobiliśmy błędu, to wszystko powinno być OK.
